Возможности CADLib Модель и Архив

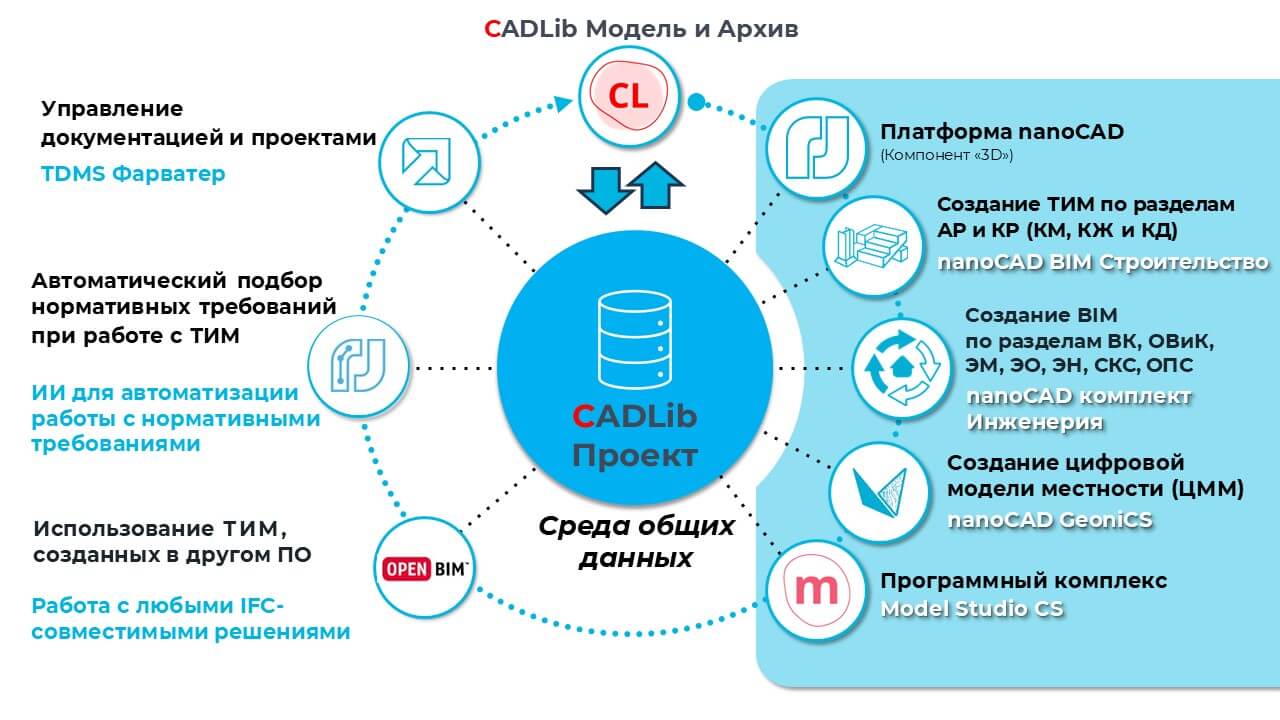

Создание и настройка среды общих данных

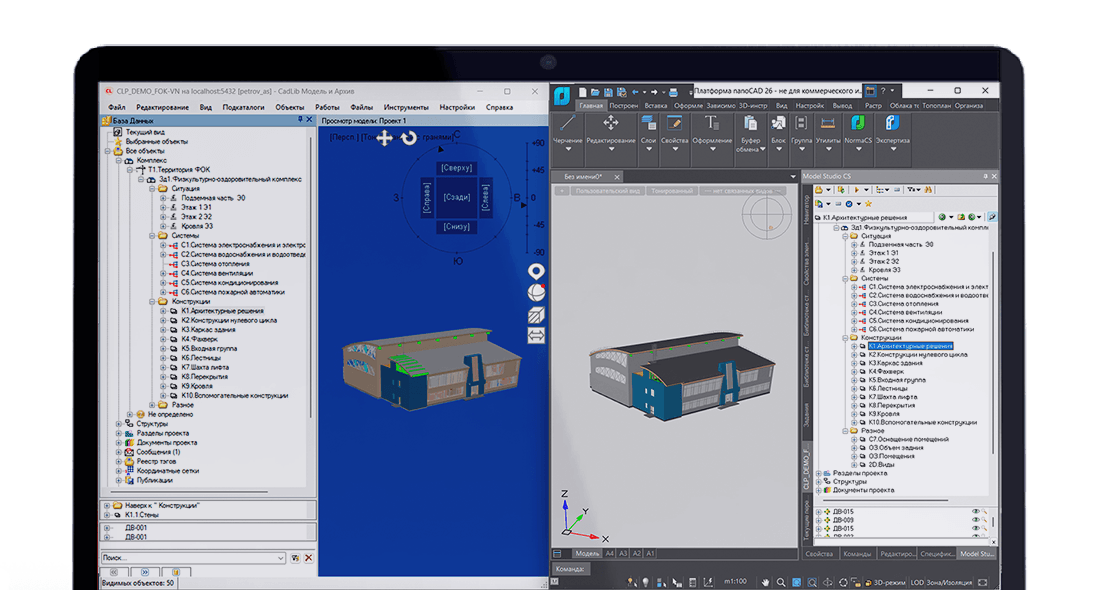

Обмен инженерными данными цифровых информационных моделей, проектных документов и файлов между проектными подразделениями, работающими в различных ТИМ-инструментах, в том числе на базе Платформы nanoCAD.

01

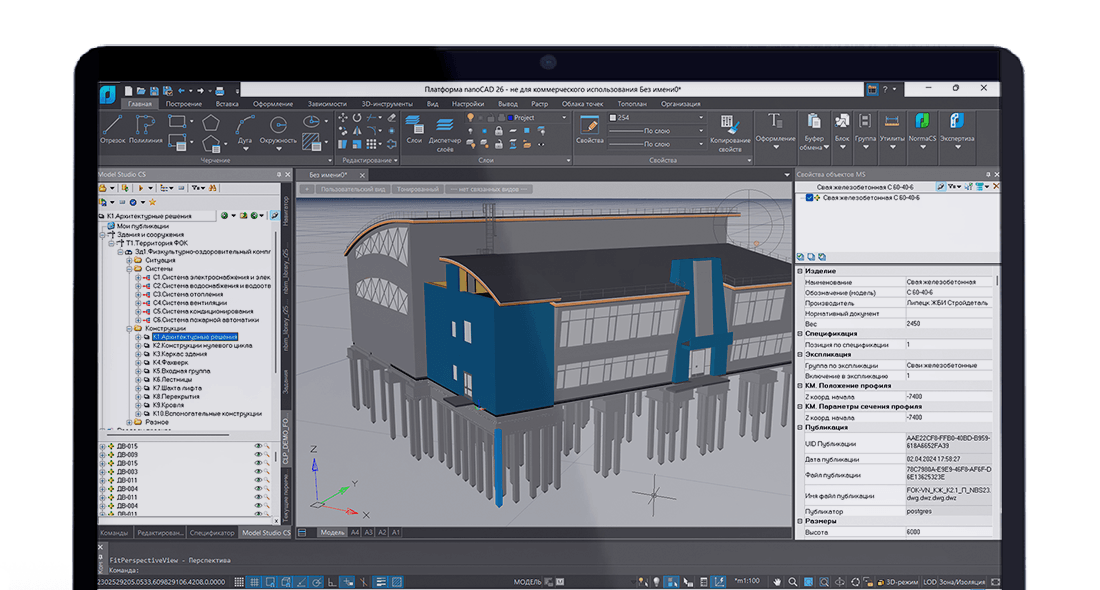

Визуализация сводной модели

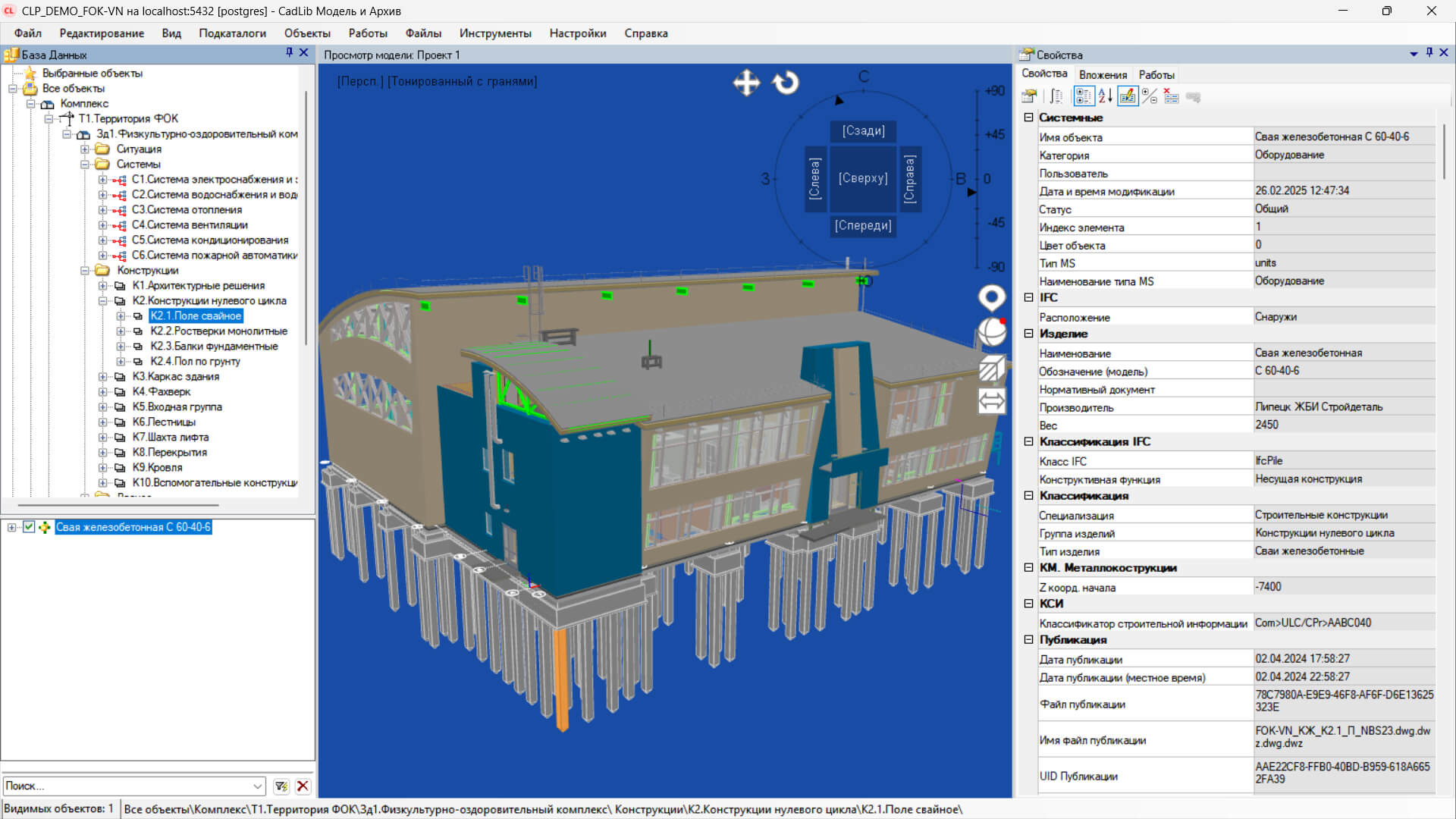

CADLib Модель и Архив располагает производительной графической системой, позволяющей визуализировать и обрабатывать сводные цифровые информационные модели (ЦИМ) больших размерностей с использованием реальных координат.

02

Проверка и анализ данных сводной ЦИМ

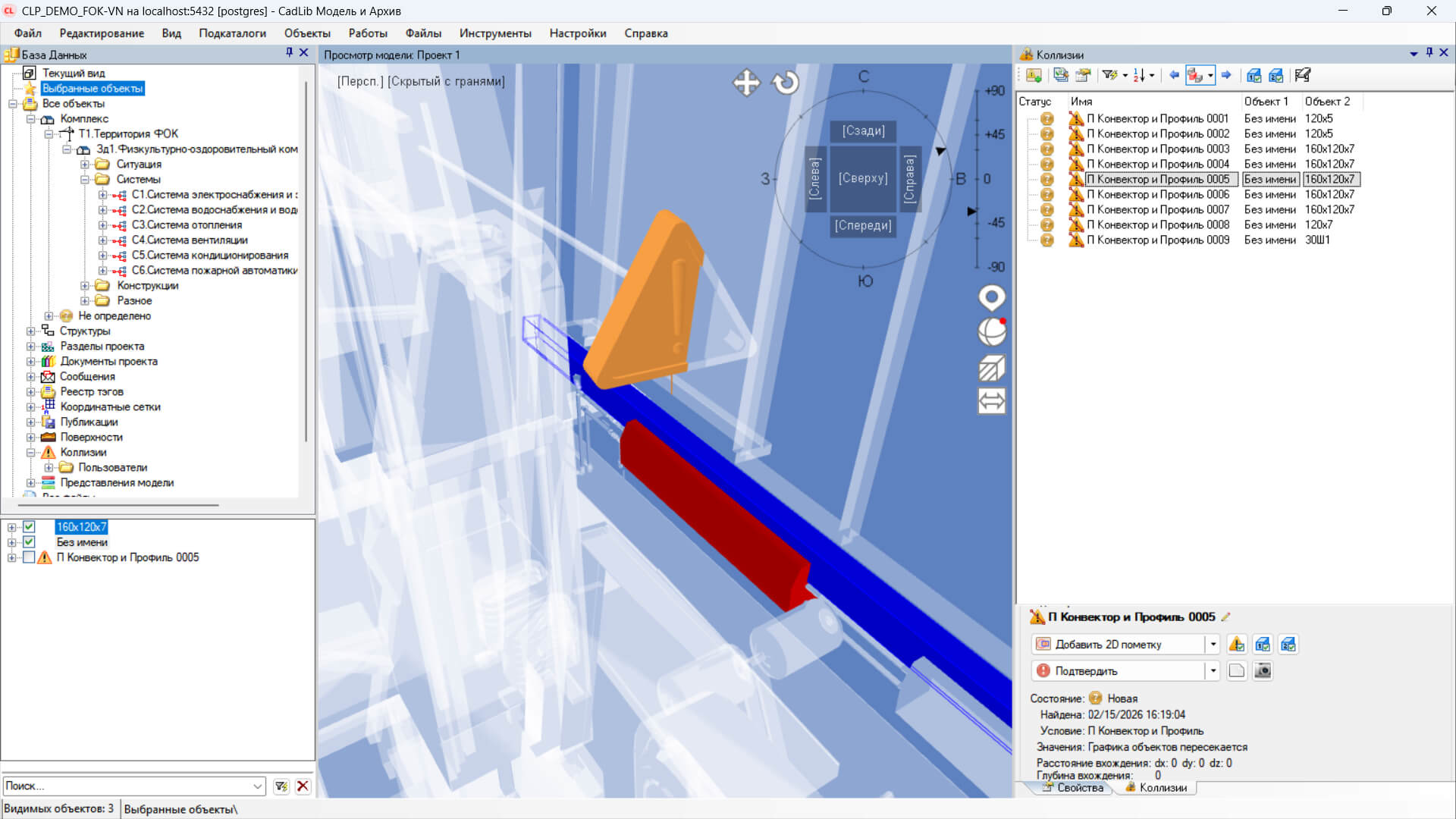

Структуризация сводной цифровой модели по атрибутам, поиск и выделение элементов модели по различным критериям, проверка заполнения атрибутов по заданным шаблонам, формирование табличных отчетов заданного вида и поиск коллизий.

03

Протестировать возможности

Календарно-сетевое планирование

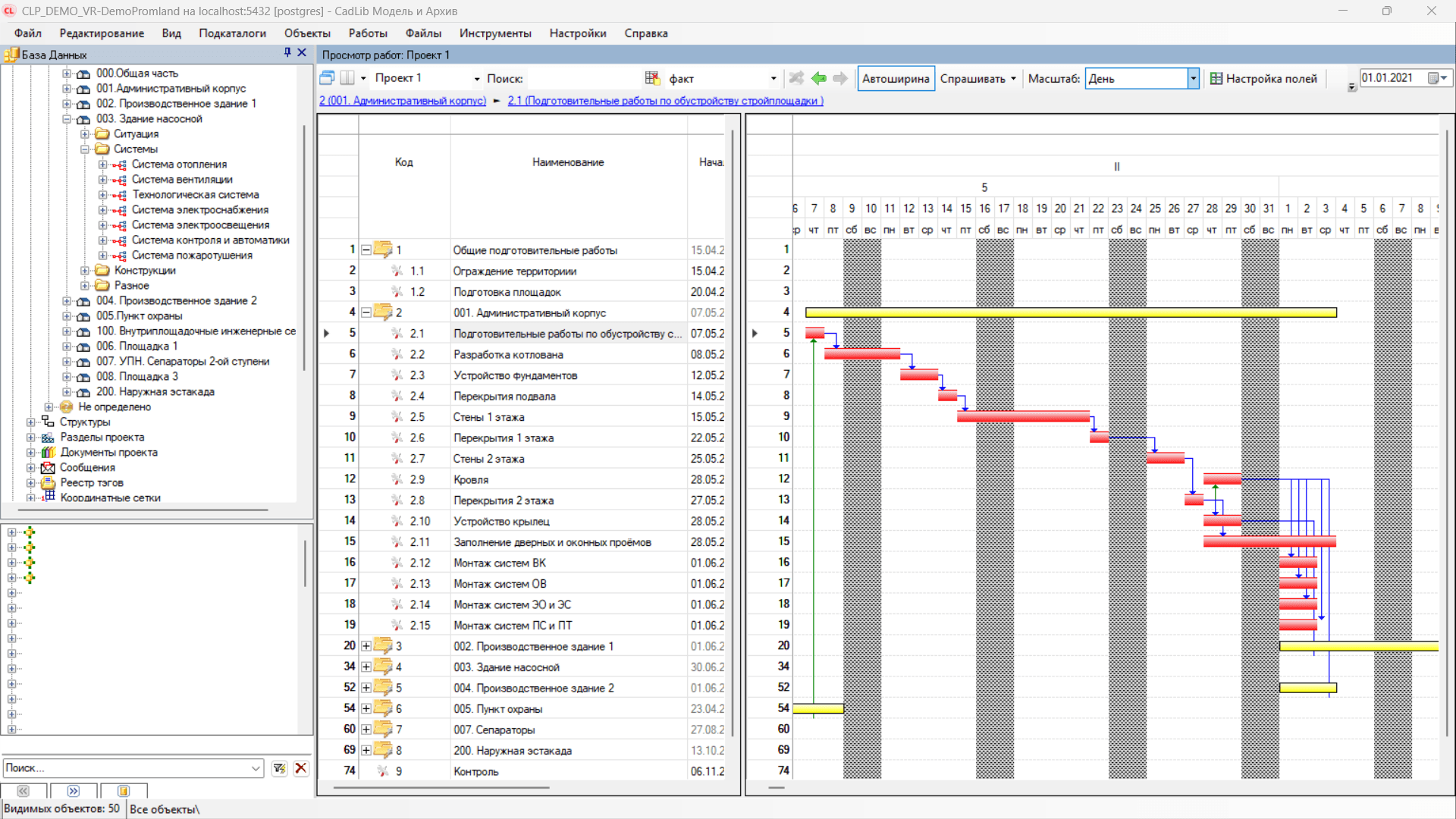

Создание нескольких календарных планов по этапам жизненного цикла проекта, назначение работы исполнителям и отслеживание ее выполнения. Календарный план может быть создан вручную, сформирован автоматически на основании иерархий системы или импортирован из других источников. К работам план-графика можно привязывать элементы модели и таким образом визуализировать этапы строительных работ.

04

Работа
с замечаниями

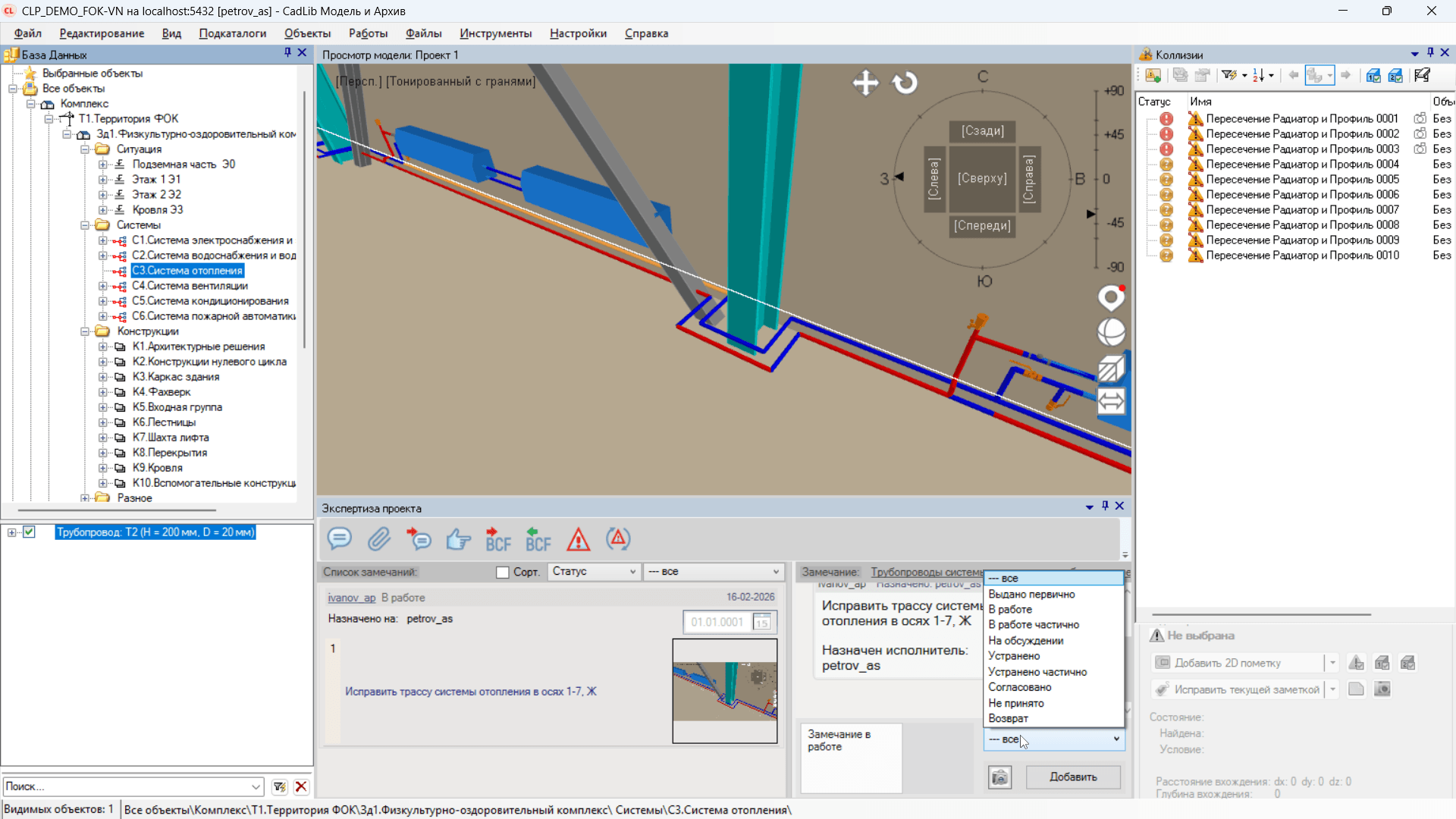

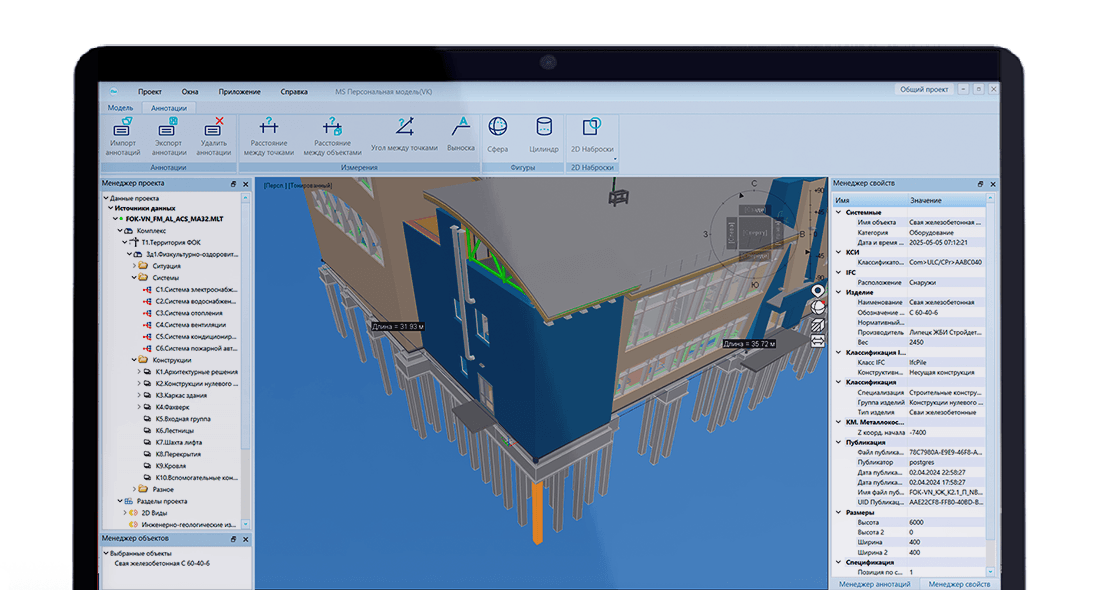

Создание аннотации для проведения измерений, сравнений и формирования замечаний. Пользователь может наносить на изображение размеры, фигуры, выноски, точки обзора и заметки (в виде 2D-набросков), назначать ответственных и отслеживать исправления. Поддерживается импорт/экспорт BCF для обмена информацией с другими BIM-системами.

05

Импорт данных различных форматов

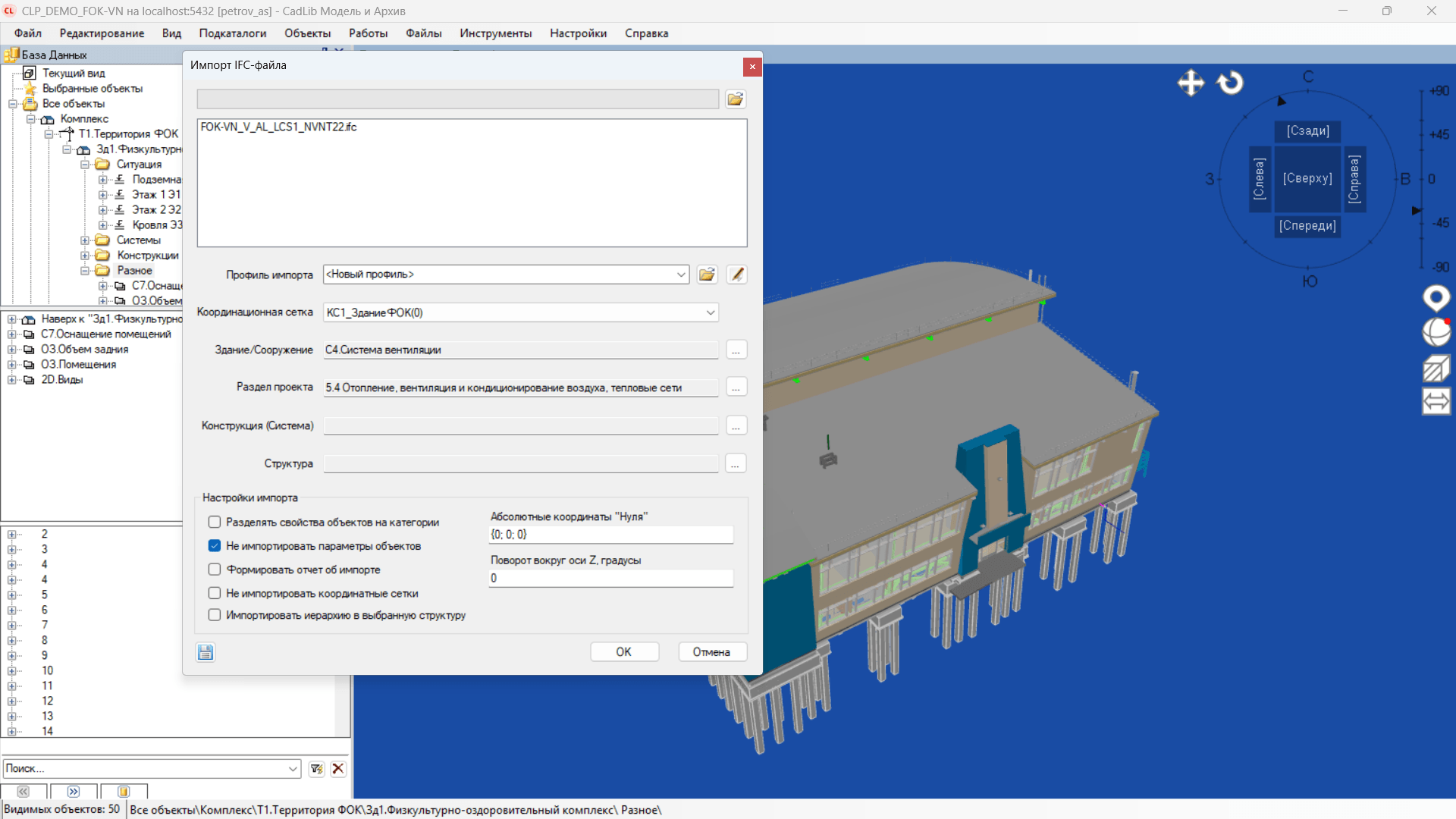

CADLib Модель и Архив позволяет импортировать данные форматов IFC, RVM (Aveva PDMS), 3DS в среду общих данных. Предоставляет возможность напрямую загружать классификатор КСИ и данные из сметных программ.

06

Протестировать возможности

Создание и настройка среды общих данных

Обмен инженерными данными цифровых информационных моделей, проектных документов и файлов между проектными подразделениями, работающими в различных ТИМ-инструментах, в том числе на базе Платформы nanoCAD.

01

Визуализация сводной модели

CADLib Модель и Архив располагает производительной графической системой, позволяющей визуализировать и обрабатывать сводные цифровые информационные модели (ЦИМ) больших размерностей с использованием реальных координат.

02

Проверка и анализ данных сводной ЦИМ

Структуризация сводной цифровой модели по атрибутам, поиск и выделение элементов модели по различным критериям, проверка заполнения атрибутов по заданным шаблонам, формирование табличных отчетов заданного вида и поиск коллизий.

03

Календарно-сетевое планирование

Создание нескольких календарных планов по этапам жизненного цикла проекта, назначение работы исполнителям и отслеживание ее выполнения. Календарный план может быть создан вручную, сформирован автоматически на основании иерархий системы или импортирован из других источников. К работам план-графика можно привязывать элементы модели и таким образом визуализировать этапы строительных работ.

04

Работа
с замечаниями

Создание аннотации для проведения измерений, сравнений и формирования замечаний. Пользователь может наносить на изображение размеры, фигуры, выноски, точки обзора и заметки (в виде 2D-набросков), назначать ответственных и отслеживать исправления. Поддерживается импорт/экспорт BCF для обмена информацией с другими BIM-системами.

05

Импорт данных различных форматов

CADLib Модель и Архив позволяет импортировать данные форматов IFC, RVM (Aveva PDMS), 3DS в среду общих данных. Предоставляет возможность напрямую загружать классификатор КСИ и данные из сметных программ.

06

Протестировать возможности

Области применения CADLib Модель и Архив

Проектирование, строительство и эксплуатация промышленных объектов, общественных и жилых зданий

Объекты атомной энергетики
Химическая и пищевая промышленность
Нефтегазовый комплекс
Электроэнергетика
Горнодобывающие предприятия
Объекты инфраструктуры воздушного и морского транспорта
Машиностроительные и металлургические заводы
Объекты гражданского назначения

Объекты атомной энергетики

Химическая и пищевая промышленность

Нефтегазовый комплекс

Электроэнергетика

Горнодобывающие предприятия

Объекты инфраструктуры воздушного и морского транспорта

Машиностроительные и металлургические заводы

Объекты гражданского назначения

Преимущества CADLib Модель и Архив

Централизованное хранение данных и многопользовательский доступ

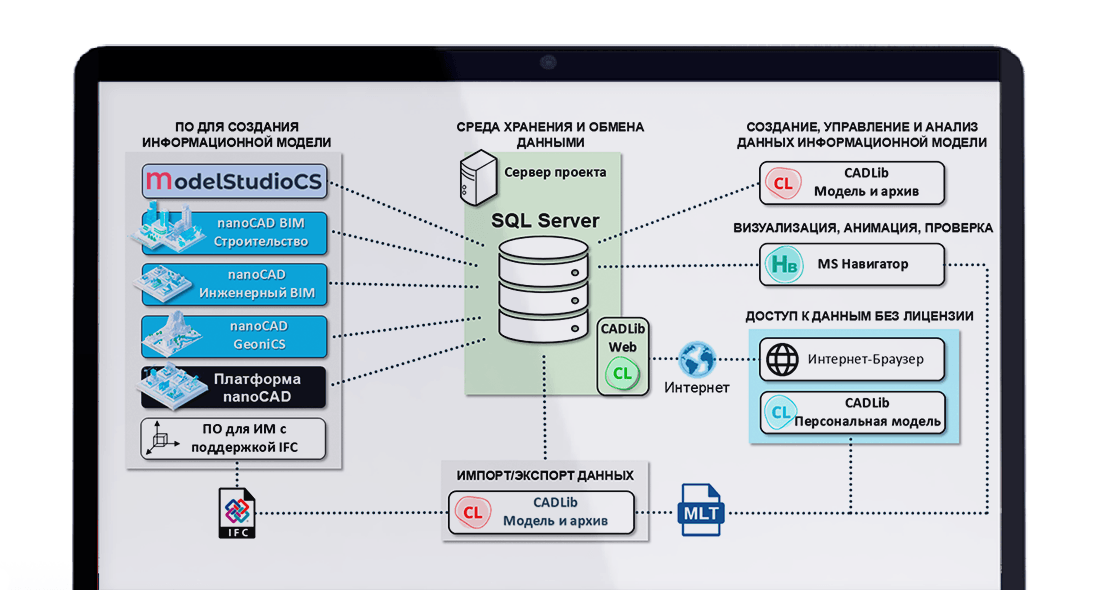

Среда общих данных предполагает наличие системы хранения на базе SQL, которая позволяет организовать доступ к информации для всех участников проекта. Просмотр, обработка и редактирование данных осуществляются через Платформу nanoCAD и вертикальные решения на ее основе, а также средствами CADLib Модель и Архив или с помощью инструментов программы MS Навигатор.

Поддержка различных форматов данных

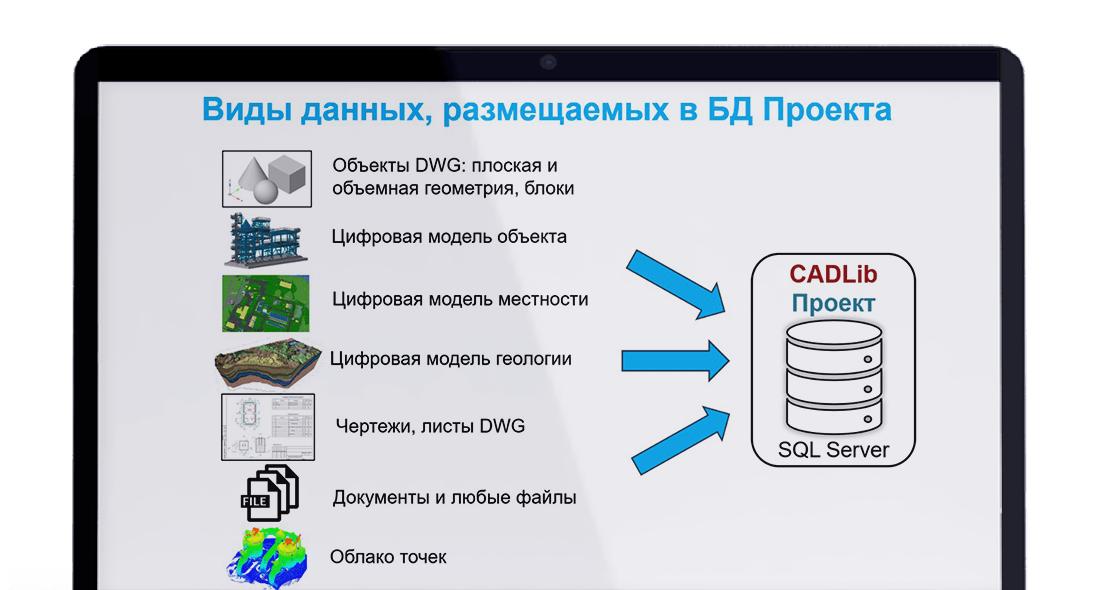

Реализована возможность размещать, хранить и использовать проектные документы, произвольные файлы, облака точек (в форматах PTS и PTX), цифровые информационные модели конструкций и систем зданий и сооружений, элементов инфраструктуры, модели поверхности земли и слоев геологии.

Обмен данными ЦИМ

Элементы ЦИМ могут отображаться и использоваться в качестве подосновы для моделирования в среде Платформы nanoCAD и любом вертикальном решении на ее основе. Пользователю предоставлена возможность отображать только необходимый ему набор элементов, также доступно использование как геометрических, так и атрибутивных данных компонентов.

Гибкая структура среды общих данных

Для быстрого доступа к данным ЦИМ в среде общих данных реализовано применение многоаспектного подхода: возможно использование классификаций элементов по расположению, назначению и принадлежности к разделу проекта.

Встроенная система обмена сообщениями

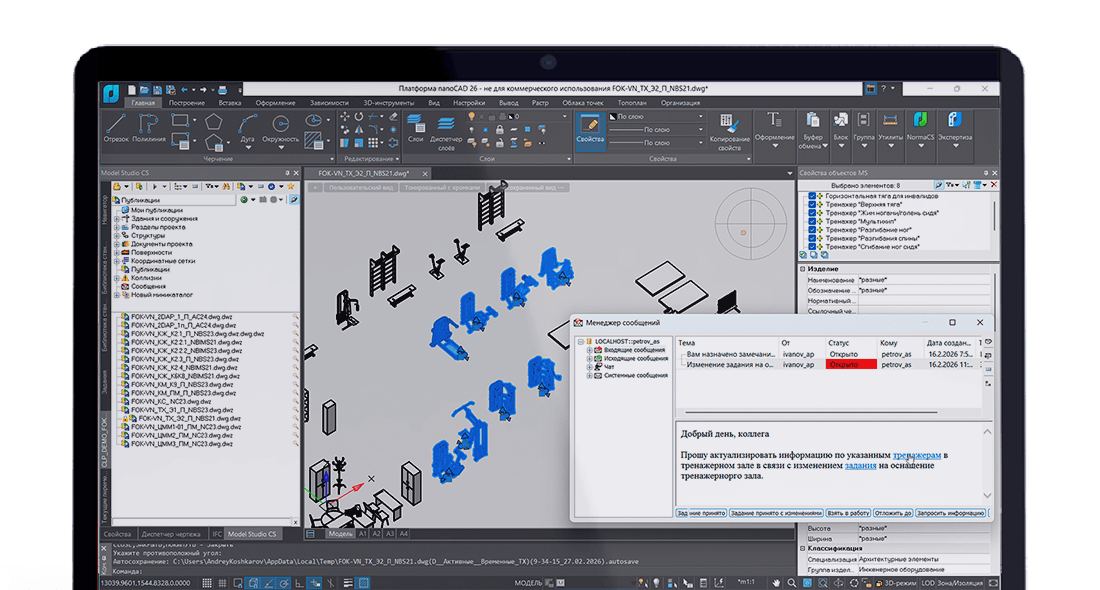

Формирование задания в формате электронных писем с возможностью создания ссылок на объекты базы данных в теле письма: по нажатии на такую ссылку получатель сможет перейти к документу или отобразить в пространстве моделирования часть модели, о которой говорится в письме.

Доступ к данным через веб-браузер

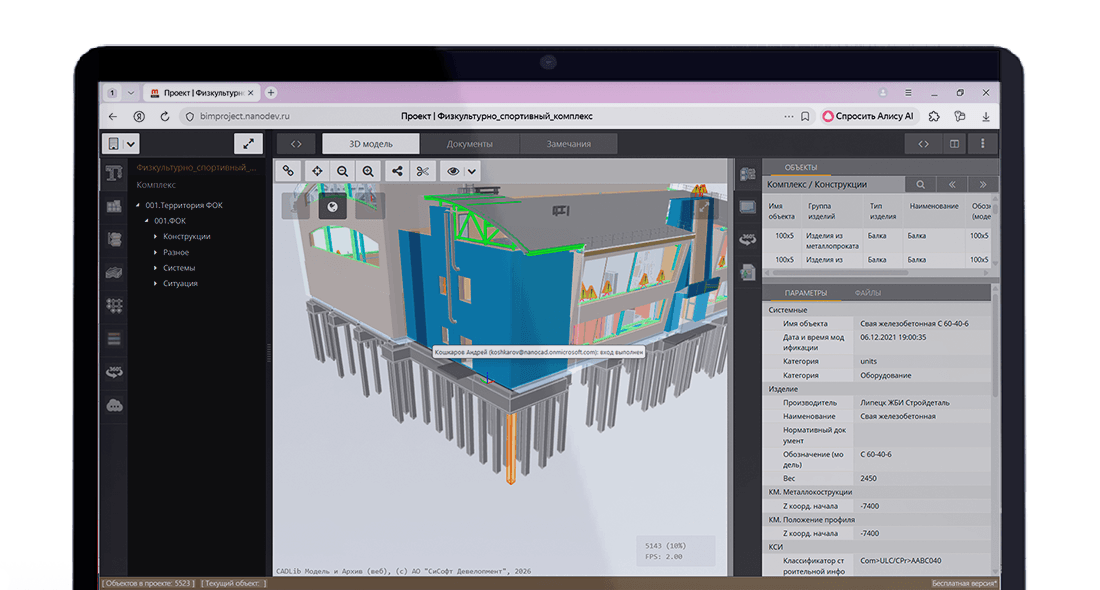

Достаточно развернуть на сервере портальное решение CADLib Web и предоставить пользователю логин и пароль.

Подробнее CADlib Web

Удобная демонстрация проекта заказчику

Бесплатный просмотрщик CADLib Персональная модель позволяет просматривать информацию среды общих данных (через файл MLT), выполнять измерения и формировать замечания через аннотации, которые будут отображаться в исходной среде общих данных CADLib Модель и Архив.

Централизованное хранение данных и многопользовательский доступ

Среда общих данных предполагает наличие системы хранения на базе SQL, которая позволяет организовать доступ к информации для всех участников проекта. Просмотр, обработка и редактирование данных осуществляются через Платформу nanoCAD и вертикальные решения на ее основе, а также средствами CADLib Модель и Архив или с помощью инструментов программы MS Навигатор.

Поддержка различных форматов данных

Реализована возможность размещать, хранить и использовать проектные документы, произвольные файлы, облака точек (в форматах PTS и PTX), цифровые информационные модели конструкций и систем зданий и сооружений, элементов инфраструктуры, модели поверхности земли и слоев геологии.

Обмен данными ЦИМ

Элементы ЦИМ могут отображаться и использоваться в качестве подосновы для моделирования в среде Платформы nanoCAD и любом вертикальном решении на ее основе. Пользователю предоставлена возможность отображать только необходимый ему набор элементов, также доступно использование как геометрических, так и атрибутивных данных компонентов.

Гибкая структура среды общих данных

Для быстрого доступа к данным ЦИМ в среде общих данных реализовано применение многоаспектного подхода: возможно использование классификаций элементов по расположению, назначению и принадлежности к разделу проекта.

Встроенная система обмена сообщениями

Формирование задания в формате электронных писем с возможностью создания ссылок на объекты базы данных в теле письма: по нажатии на такую ссылку получатель сможет перейти к документу или отобразить в пространстве моделирования часть модели, о которой говорится в письме.

Доступ к данным через веб-браузер

Достаточно развернуть на сервере портальное решение CADLib Web и предоставить пользователю логин и пароль.

Подробнее CADlib Web

Удобная демонстрация проекта заказчику

Бесплатный просмотрщик CADLib Персональная модель позволяет просматривать информацию среды общих данных (через файл MLT), выполнять измерения и формировать замечания через аннотации, которые будут отображаться в исходной среде общих данных CADLib Модель и Архив.

Узнайте, как CADLib Модель и Архив упростит работу с вашим проектом

Оцените, как работают визуализация больших моделей, проверка коллизий и выгрузка календарных планов на реальных проектах

Попробовать бесплатно

Варианты лицензирования CADLib Модель и Архив

18 200 ₽

3.x, локальная/сетевая лицензия (3 месяца)

63 000 ₽

3.x, локальная/сетевая лицензия (1 год)

105 300 ₽

3.x, постоянная локальная/сетевая лицензия*

100 000 ₽

3.x, локальная/сетевая лицензия (2 года)

Тип лицензии

Стоимость

Скачать прайс-лист

*Обязательно приобретение подписки на обновления
